L&R Rückkühlanlage für Lackierung von Kfz-Kunststoffbauteilen
Für die Lackierung großflächiger Kunststoff-Karosserieteile setzt ein Automobilzulieferer eine neue Rückkühlanlage von L&R Kältetechnik ein. Sie stellt Kühlmedium mit 15 °C bereit und soll eine energieeffiziente Produktion hochwertiger Class-A-Oberflächen unterstützen.
Nach dem Spritzgießen werden die Kunststoffbauteile wie Stoßfänger, Kühlergrills und Abdeckungen zunächst lackiert. Anschließend folgen die Trocknung und die Abkühlung mit aufbereiteter, über Kühlregister auf 15 °C temperierter Frischluft. Die zuverlässige Temperierung ist eine wichtige Voraussetzung für hochwertige lackierte Kunststoff-Karosserieteile und das „Color Matching“ mit der separat lackierten Stahlkarosserie. Weil ein neuer Großauftrag die Erweiterung der Lackieranlage erforderte, musste auch die bestehende Kälteversorgung erneuert werden. L&R Kältetechnik dimensionierte die neue Rückkühlanlage auf Basis einer Leistungsmessung. Sie stellt Kühlmedium mit 15 °C und einer Kühlleistung von 130 kW bereit.

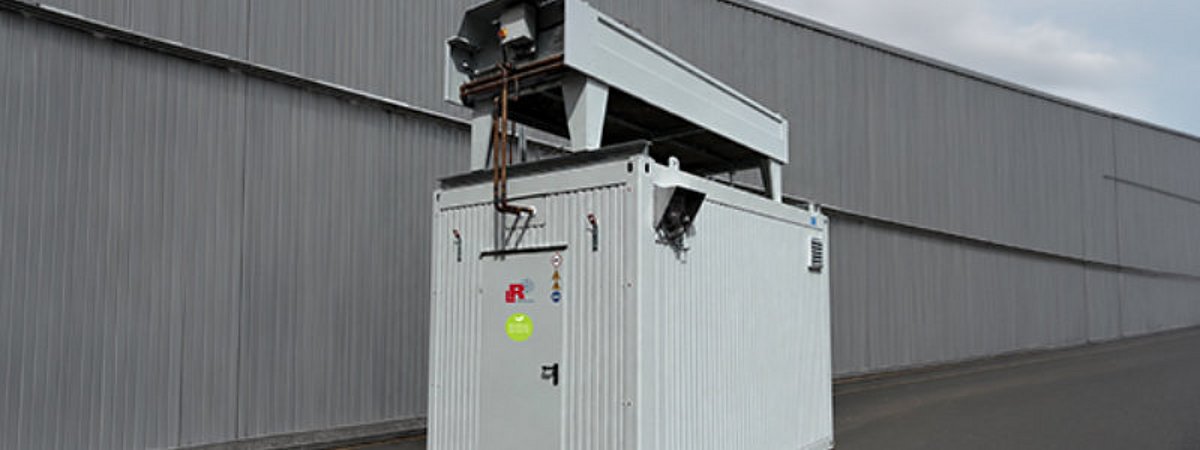

Rückkühlanlage für die Lackierung von Kunststoffbauteilen
Zu den effizienzsteigernden Merkmalen der Anlage gehören Kondensatoren mit drehzahlgeregelten Ventilatoren. Die gesamte Kälteanlage wird über eine Siemens-SPS bedarfsgerecht gesteuert. Als Kältemittel kommt Propan (R 290) mit einem GWP-Wert von 3 zum Einsatz, mit dem sich im Temperaturbereich von 15 °C effiziente Kältekreisläufe gestalten lassen. Die Kälteanlage wurde platzsparend in Containerbauweise ausgeführt und ließ sich ohne Beeinträchtigung der laufenden Produktion installieren. Regelbare Verdampfer- und Verbraucherpumpen sind als Doppelpumpen ausgeführt, zudem lässt sich die Anlage bei Bedarf per Fernüberwachung steuern.
