Kontrollverwiegung für Farben- und Putzhersteller

Bei einem Farben- und Putzhersteller musste auf Grund neuer Vorschriften auf eine automatische Kontrollverwiegung umgestellt werden. Dazu wurde eine höchstflexible Wägelösung installiert, die eine Vielzahl von Produktgrößen handhaben kann.

Die Herausforderungen in der Abfüllung von Farben und flüssigen Putzen liegen für Hersteller vor allem im großen Wägebereich der zu verwiegenden Behälter. Die Variationen beim Kunden von diesem Best Practice gehen von 1 kg bis zu 50 kg netto pro Behälter. Für die gesetzlich vorgegebene Kontrollverwiegung lieferte der Hersteller Minebea Intec eine höchstflexible Wägelösung.

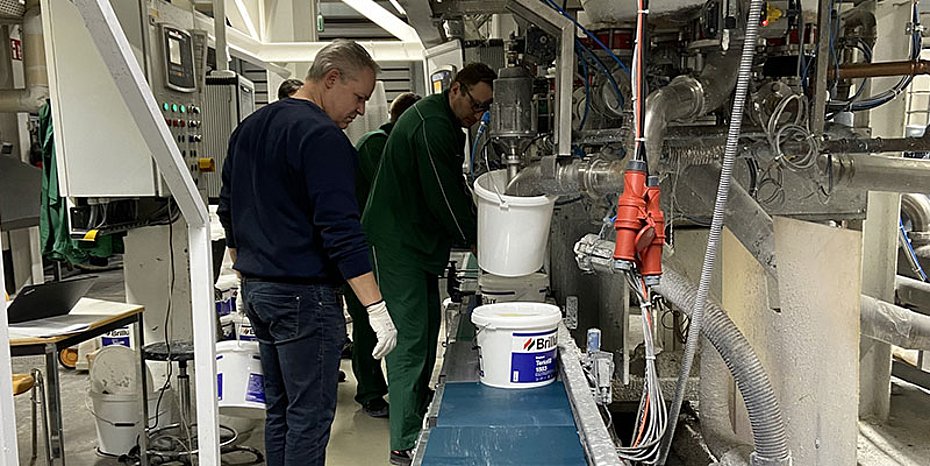

Das deutsches Unternehmen, spezialisiert auf Putze und Farben, nutzte bereits erfolgreich eine Minebea Intec Wägelösung für die Produktabfüllung. Neue Vorschriften erforderten die Umstellung von automatischer Abfüllung auf automatische Kontrollverwiegung. Vier Bänder sollten eine Vielzahl von Produktgrößen handhaben, von klein bis groß. Die geplante Anlage musste einen großen Wägebereich mit hoher Auflösung im kleinen Bereich und hoher Vorlast durch die Förderbänder bieten.

Das Projektziel war klar: Eine hocheffiziente Wägelösung war gefragt, die darüber hinaus auch noch einen außergewöhnlich großen Wägebereich abdeckt. Der Wägeprozess beim Hersteller wurde durch die unterschiedlichen Eigenschaften der Putz- und Farbprodukte – wie z.B. die Fließgeschwindigkeit – zusätzlich erschwert. Dadurch mussten die einzelnen Produkte bestimmten Abfüllanlagen zugeordnet werden, eine reine Einteilung der Produktionslinien nach Abfüllmenge war nicht möglich. Es musste eine flexible Wägelösung her, die bei der vorgeschriebenen nachgeschalteten Kontrollverwiegung die Bereiche von 1 kg bis 50 kg abdeckt.

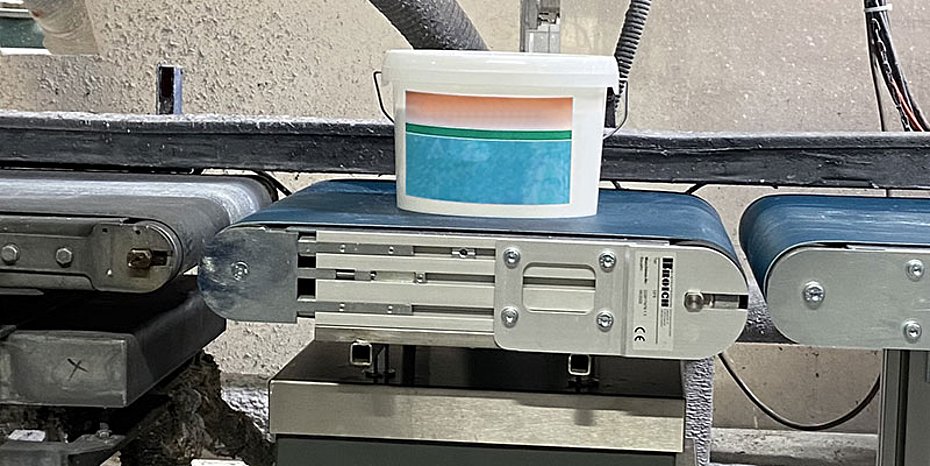

Die von Minebea Intec erschaffene Sonderlösung besteht aus einer Wägeplattform IS (ISEDE-50-OAW), die als Mehrteilungswaage mit 20kg/2g und 50kg/5g und einer Vorlast von 25 kg aufgrund der Förderbänder definiert ist. Diese Auflösung erfüllt die Anforderung der Deutschen Verpackungsverordnung und ist mit diesem speziellen Wägebereich die einzige Lösung am Markt. Der angeschlossene Wägecontroller Maxxis 5 als frei programmierbares Terminal und einer Projektapplikation „Automatic Checkweigher“ übernimmt die Steuerungsaufgaben und kommuniziert mit der übergeordneten Steuerung entweder direkt über digitale Signale oder über den Feldbus – in diesem Fall Profinet. Die Daten für die Kontrolle werden über OPC an den Wägecontroller Maxxis übertragen und an das SPC Enterprise zur Protokollierung weitergeleitet.

Diese Kombination aus Wägecontroller Maxxis 5 und Wägeplattform IS wurde mit einer PTB Zulassung als SKW Waage zugelassen. Die Anlage läuft dabei im Start-Stopp-Betrieb, d.h. die Systeme von Minebea Intec halten das Band an und wiegen im Stillstand. Der Produzent hat die erste Installation 2022 abgeschlossen und mittlerweile zwei weitere Anlagen mit dem System ausgestattet. Der Eichbeamte, der die Konformität zu bestätigen hatte, führte die erforderlichen Messungen durch, die alle weit unterhalb der Toleranz lagen.

Der Hersteller ist mit den Ergebnissen aus dem ersten Jahr sehr zufrieden. Die vorherigen Bedenken, dass diese  hochauflösende  Wägeplattform IS der mechanischen Belastung nicht standhält oder dass der Start-Stopp-Betrieb die Anlage verlangsamen würde, konnten ausgeräumt werden. Die Performance ist weiterhin sehr präzise und das Anhalten nahmen in diesen Anwendungen weniger Zeit in Anspruch als die Abfüllung selbst: je nach Behälter ein bis fünf Sekunden. Somit hat Minebea Intec einmal mehr bewiesen: keine individuellen Herausforderungen sind für die Wäge- und Inspektionstechnologien des Unternehmens zu groß. (OM-6/24)
