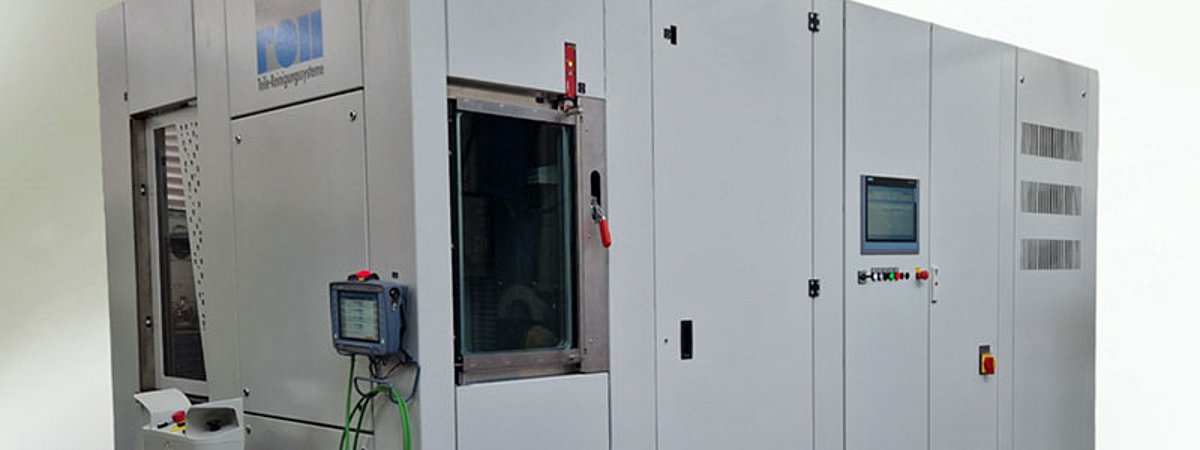

Hochflexible Hochdruckwasserstrahl-Entgratanlage von Karl Roll
Mit der Hochdruckwasserstrahl-Entgratanlage FlexJet HD hat der Anlagenbauer Karl Roll eine effiziente Lösung für das Entgraten und Reinigen in einem Arbeitsschritt entwickelt. Karl Roll stellt seine Lösungen auch auf der diesjährigen DeburringExpo 2023 aus.
Schwer zugängliche Bereiche wie innenliegende und sich kreuzende Bohrungen, Hinterschneidungen und Sacklochbohrungen sind bei der Entgratung spanend gefertigter Bauteile eine Herausforderung. Für diese Aufgabenstellungen hat Karl Roll die hochflexible und effiziente Hochdruckwasserstrahl-Entgratanlage Flexjet HD entwickelt. Sie ermöglicht das Entgraten und Reinigen mit zirka 500 bar Wasserdruck in einem Arbeitsschritt.
Der in die Behandlungskammer integrierte Drehtisch mit Pneumatik-Anschlüssen für automatische Werkstückspanneinrichtungen ist für Bauteile mit bis zu 450 mm Durchmesser und maximal 550 mm Höhe ausgelegt. Das maximale Werkstückgewicht inklusive Spannvorrichtung liegt bei 100 kg. Für ein präzises und reproduzierbares Ergebnis lässt sich das Werkstück während des Prozesses rotieren und über die X-Achse verfahren. Parallel dazu können die Düsen über die Y- und Z-Achse bewegt werden. Durch die gezielte Behandlung werden anhaftende Flittergrate, beispielsweise aus Quer- und Tieflochbohrungen, sowie Klemmspäne, Schweißperlen und Zunderschichten abgelöst und ausgetragen. Karl Roll ist auf der DeburringExpo 2023 am Stand 215 vertreten.
